Para diámetros de tubería superiores a DN800, la extrusión directa exige extrusoras prohibitivamente grandes, fuerzas de sujeción elevadas y sistemas de refrigeración complejos. El proceso de bobinado en espiral, en el que una extrusora de perfiles produce primero una tira continua de HDPE (sección hueca cuadrada o rectangular), que luego se enrolla helicoidalmente y se suelda por fusión sobre un mandril giratorio, ofrece claras ventajas:
| Aspecto | Extrusión directa | Bobinado en espiral |
|---|---|---|
| Diámetro máximo económico | ~DN1200 | Hasta DN4000 |
| Costo de inversión | muy alto | Moderado (2-3 extrusores) |
| Flexibilidad de rigidez del anillo | Fijado por el espesor de la pared | Ajustable mediante diseño de perfil |
| Uso de materiales (kg/m) | Más alto (pared sólida) | Inferior (estructura de núcleo hueco) |
| Uso de material reciclado | Limitado (≤20%) | Hasta 100 % (con un diseño de tornillo adecuado) |
El proceso de bobinado también permite el ajuste en tiempo real de la estructura de la pared de la tubería, lo que permite que la misma línea de producción fabrique tuberías con clasificaciones de rigidez de anillo desde SN4 (4 kN/m²) hasta SN16 (16 kN/m²) simplemente cambiando el paso de bobinado o las dimensiones del perfil.

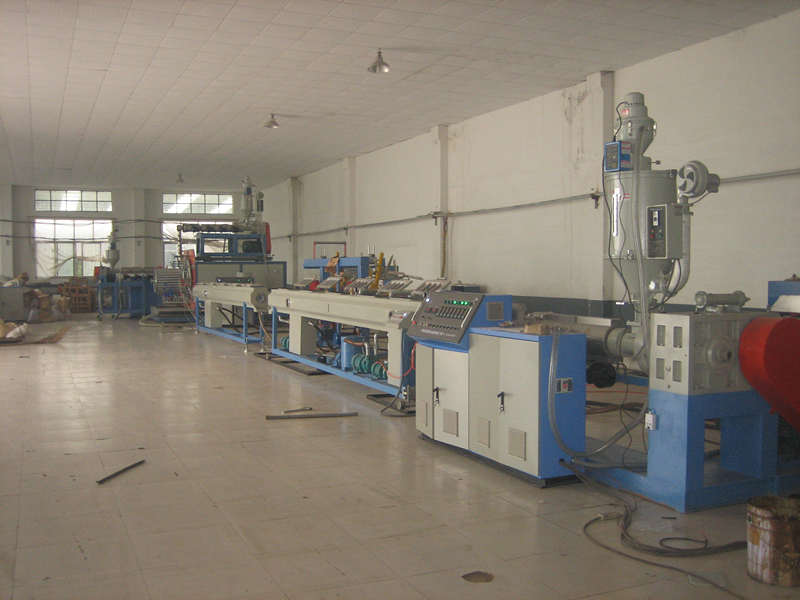

Una línea completa de producción de tubos bobinados de gran diámetro normalmente comprende las siguientes estaciones:
Extrusora de perfil principal: produce la tira hueca continua (la estructura portante).
Coextrusora (extrusora de adhesivo fundido): aplica HDPE fundido en los puntos de soldadura para fusionar capas de tiras adyacentes.
Máquina formadora de bobinado en espiral: un mandril giratorio de múltiples ejes que controla el diámetro de la tubería y el ángulo de bobinado.
Sección de recocido/enfriamiento: garantiza el alivio de tensiones y la estabilidad dimensional.
Sierra de corte automática: realiza cortes en línea a longitudes especificadas por el cliente.
Sistema de control central PLC: sincroniza todas las extrusoras, el carro de bobinado y el transporte.
La siguiente tabla resume los modelos más comunes disponibles comercialmente, con parámetros obtenidos de los principales fabricantes de maquinaria chinos y europeos (los valores son típicos; las especificaciones finales dependen de la personalización del proveedor).
| Código de modelo | Rango de diámetro exterior de la tubería (mm) | Extrusora principal | Extrusora de fusión | Potencia Instalada (kW) | Salida máxima (kg/h) | Aplicación típica |
|---|---|---|---|---|---|---|
| WR‑800 | 200 – 800 | SJ65/34 (tornillo de 65 mm, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Alcantarillado secundario, drenaje residencial. |
| WR‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Líneas troncales municipales, plantas de tratamiento. |
| WR-2200 | 800 – 2200 | SJ90/38 (alto par) | SJ65/34 | ~430 – 460 | 720 – 850 | Redes de aguas pluviales, agua de refrigeración industrial |
| WR-3000 | 1200 – 3000 | SJ120/38 (descompresión de dos etapas) | SJ80/34 | ~530 – 560 | 880 – 950 | Grandes emisarios, sifones que cruzan el río |
| WR-4000 | 1800 – 4000 | SJ150/38 + alimentación forzada | SJ90/34 | ~680 – 720 | 1100 – 1250 | Megaproyectos, tuberías de revestimiento de túneles |
Nota: Todos los modelos anteriores funcionan con una velocidad máxima de línea de 0,5 a 1,2 m/min dependiendo del diámetro de la tubería y el espesor de la pared. El ángulo de enrollado se puede ajustar entre 50° y 85° para optimizar la rigidez del anillo frente a la resistencia axial.
Más allá de los parámetros básicos, los siguientes detalles de ingeniería determinan si su línea funcionará sin problemas durante una década o se convertirá en una pesadilla de mantenimiento.
Para una producción competitiva en costos, la capacidad de procesar remolino postindustrial (100 % escamas) no es negociable. Buscar:
Sistemas de accionamiento de alto par y baja velocidad (eficiencia de la caja de cambios > 95%).
Tornillos de descompresión de dos etapas con una sección de barrera: esto evita la formación de puentes y garantiza una fusión homogénea incluso con alimentación de tamaño variable.
El revestimiento duro (por ejemplo, revestimiento de carburo de tungsteno) en las puntas de los tornillos: extiende la vida útil al procesar material reciclado abrasivo.
Parámetro a comprobar: La capacidad de fusión con un 100 % de triturado debe ser al menos el 85 % de la tasa de material virgen (muchos diseños baratos bajan al 60 %).
El mandril de formación debe mantener una concentricidad dentro de ±0,5 mm para tuberías DN2000. Especificaciones clave:
Número de ejes de accionamiento: ≥ 4 ejes servoaccionados independientes (expansión radial, movimiento axial, rotación del mandril y guía de tira).
Presión de sujeción hidráulica: ajustable de 0,5 – 2,5 MPa para garantizar una correcta soldadura por fusión sin aplastar el perfil hueco.
Sistema de cambio rápido de diámetro: tiempo de ajuste sin herramientas ≤ 30 minutos para cambios de diámetro dentro de la misma gama de modelos.
Si bien la mayoría de los proveedores ofrecen PLC Siemens S7‑1500 o Allen‑Bradley, la característica fundamental es la sincronización independiente de pantalla dual: el extrusor principal y el carro de bobinado deben tener paneles de operador separados pero comunicarse a través de un bus Ethernet industrial de alta velocidad (PROFINET o EtherCAT). Esto permite:
Corte de velocidad independiente durante los cambios de diámetro.
Compensación automática de par cuando varía el espesor de la pared de la tubería.
Registro de datos en tiempo real (incluida la temperatura de fusión, la presión y el par de bobinado) para una trazabilidad total.
Una línea de bobinado bien configurada no se limita a los tubos en espiral estándar de doble pared. Con las herramientas auxiliares adecuadas, puede producir:
Tubos enrollados de triple pared: para una rigidez anular extra alta (SN16) utilizando una capa corrugada interior y exterior.
Tubos con perfil acanalado (tipo T): para reducir el peso manteniendo SN8.
Tuberías enrolladas de pared sólida: cuando se requiere un orificio interno liso para aplicaciones de alto flujo (coeficiente de Manning n ≤ 0,009).
El cambio entre estos perfiles generalmente requiere cambiar solo la matriz de extrusión del perfil y ajustar el paso de bobinado, una operación de dos horas para un equipo experimentado.
| Artículo de costo | Rango típico | Consejo de optimización |
|---|---|---|
| Precio base de la máquina (WR‑2200) | USD 380 000 – 480 000 (FOB) | Compare el material del tornillo (acero nitrurado versus bimetálico) |
| Instalación y puesta en marcha | 8 – 12% del costo de la máquina | Elija proveedores que ofrezcan capacitación in situ durante 2 semanas |
| Consumo de energía | 180 – 250 kWh/tonelada de tubería | Busque inversores en todos los motores (estándar en las líneas de especificaciones de la UE) |
| Herramientas (troqueles y mandriles) | USD 15.000 – 30.000 por diámetro | Negociar un juego inicial (3 diámetros) en el paquete. |
| Presupuesto anual de mantenimiento | 3 – 5% del precio de compra | Centrarse en piezas de repuesto para el engranaje de bobinado: plazo de entrega más largo |
Se prevé que el mercado mundial de tuberías de HDPE crecerá a una tasa compuesta anual del 5,8% hasta 2030, impulsado por el reemplazo de la infraestructura hídrica obsoleta y los nuevos parques industriales nuevos. Para los fabricantes, la estrategia ganadora es:
Invierta en una línea con al menos un diámetro por encima de su pedido más grande actual (por ejemplo, un WR‑3000 si vende principalmente DN2000) para capturar oportunidades inesperadas de grandes licitaciones.
Exija una prueba de aceptación en fábrica (FAT) usando su propia mezcla de materiales reciclados (no solo pellets vírgenes) para verificar el rendimiento del tornillo en el mundo real.
Dar prioridad a los proveedores que ofrecen diagnóstico remoto (controladores preparados para IoT): esto reduce el tiempo de inactividad en un 40 % en nuestra experiencia de campo.
Maquinaria para tubos enrollados de HDPE de gran diámetroEs una tecnología sofisticada pero bien conocida. La clave para una inversión rentable no reside en las cifras más llamativas, sino en el diseño de tornillos para reciclados, la precisión del mandril de formación y la sincronización del sistema de control. Utilice las tablas de parámetros y los puntos de control técnicos anteriores como lista de control de adquisiciones. Al evaluar proveedores, solicite siempre datos del proceso (perfil de temperatura de fusión, consumo de energía específico y tolerancia de diámetro) de una producción real, no solo de un folleto.
